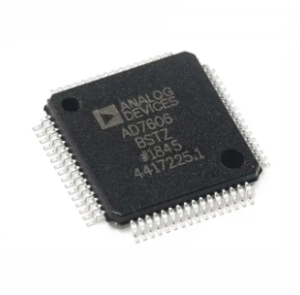

AD7606BSTZ 描述

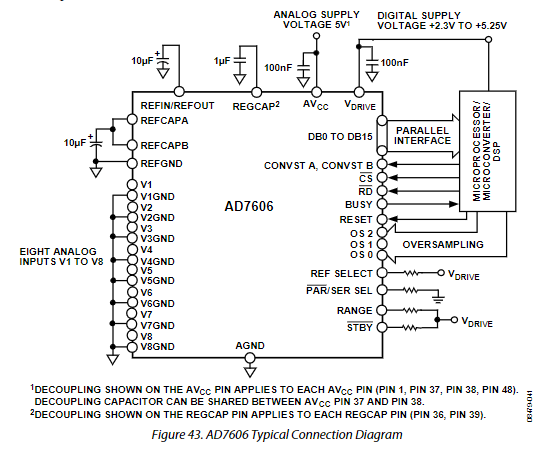

AD76061/AD7606-6/AD7606-4 是 16 位同步采样模数数据采集系统 (DAS)，分别有 8、6 和 4 个通道。每个部件都包含模拟输入钳位保护、二阶抗混叠滤波器、跟踪和保持放大器、16 位电荷再分布逐次逼近模数转换器 (ADC)、灵活的数字滤波器、2.5 V 基准电压和基准缓冲器以及高速串行和并行接口。AD7606/AD7606-6/AD7606-4 采用 5 V 单电源供电，可容纳 ±10 V 和 ±5 V 真双极性输入信号，同时所有通道的采样吞吐率高达 200 kSPS。输入钳位保护电路可承受高达 ±16.5 V 的电压。无论采样频率如何，AD7606 的模拟输入阻抗均为 1 MΩ。单电源工作、片内滤波和高输入阻抗使其无需驱动运算放大器和外部双极电源。AD7606/AD7606-6/AD7606-4 抗混叠滤波器的 3 dB 截止频率为 22 kHz，以 200 kSPS 采样时可提供 40 dB 抗混叠抑制。灵活的数字滤波器由引脚驱动，可提高信噪比，并降低 3 dB 带宽。1 专利申请中。

AD7606BSTZ 特性

♦ AD7606BSTZ 8/6/4 同时采样输入端

♦ 真正的双极模拟输入范围：±10 V、±5 V

♦ 单一 5 V 模拟电源和 2.3 V 至 5 V VDRIVE

♦ 完全集成的数据采集解决方案

   模拟输入钳位保护

   模拟输入阻抗为 1 MΩ 的输入缓冲器

   二阶抗混叠模拟滤波器

   片上精确基准和基准缓冲器

   所有通道均具有 200 kSPS 的 16 位 ADC

♦ 带数字滤波器的过采样功能

   灵活的并行/串行接口

♦ 兼容 SPI/QSPI™/MICROWIRE™/DSP

♦ 性能

   模拟输入通道的 ESD 额定值为 7 kV

   95.5 dB SNR，-107 dB THD

   ±0.5 lsb inl，±0.5 lsb dnl

   低功率：100 mW

♦ 待机模式：25 mW

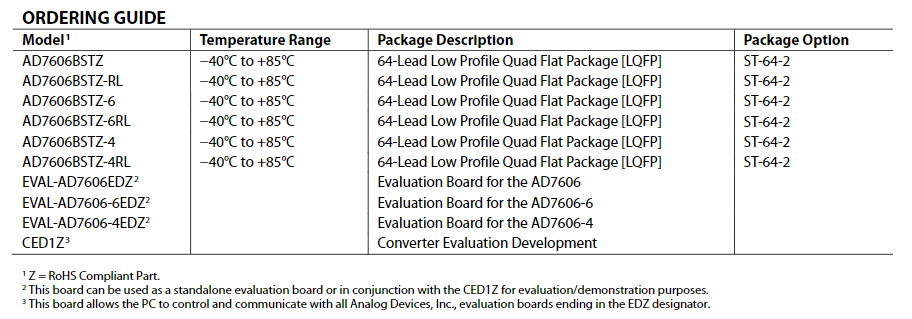

♦ 64 引线 LQFP 封装



AD7606BSTZ 应用

♦ 电力线监控和保护系统

♦ 多相电机控制

♦ 仪表和控制系统

♦ 多轴定位系统

♦ 数据采集系统 (DAS)

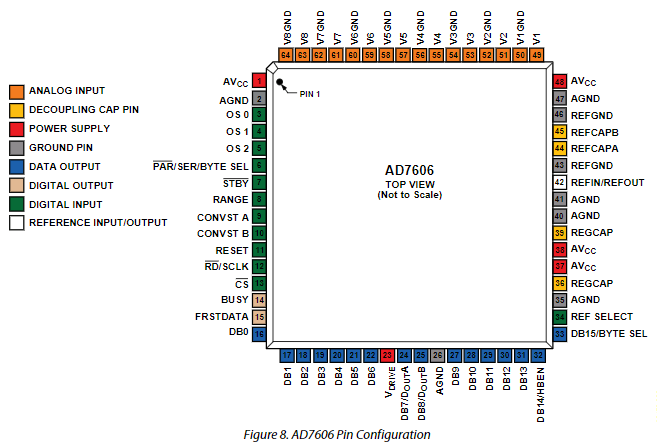

AD7606BSTZ 引脚配置（俯视图）
